সহজ কমপ্যাক্ট কাঠামো, ব্যবহার করা সহজ এবং রক্ষণাবেক্ষণ, অবিচ্ছিন্ন এবং অভিন্ন খাওয়ানো, ছোট ট্রফ পরি
ম্যাচিং সরঞ্জাম:
ভাইব্রেটিং কনভেয়র, ভাইব্রেটিং স্ক্রিন, বালতি লিফট, ক্রাশার ইত্যাদি।
কাঠামোগত রচনা:
বডি, কম্পন মোটর এবং ভাইব্রেশন ড্যাম্পিং ডিভাইস
স্প্রিংস:
নতুন শেকার কনভেয়ার সাসপেনশন, কয়েল স্প্রিংস নয়
বিশেষভাবে তুলে ধরা:
বৈদ্যুতিক কম্পনীয় ফিডার
,
বৈদ্যুতিক কম্পন ফিডার
,
খাদ্যের জন্য কম্পনশীল ফিডার

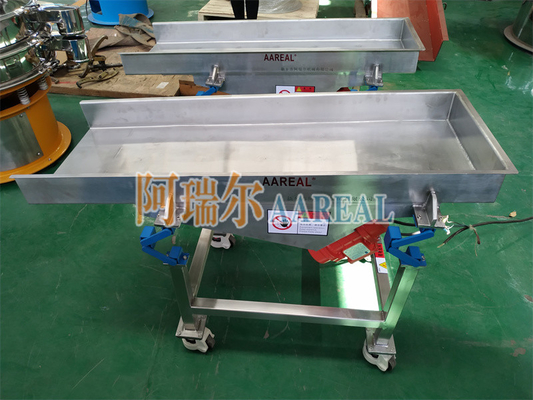

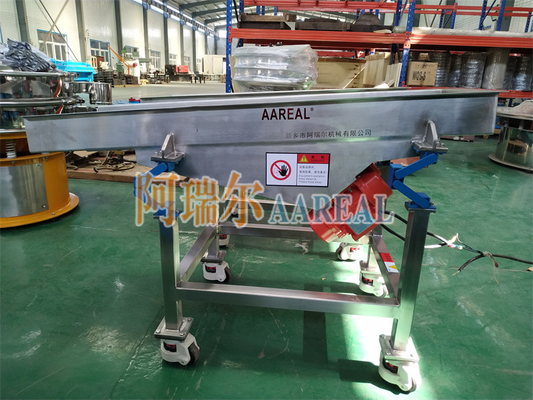

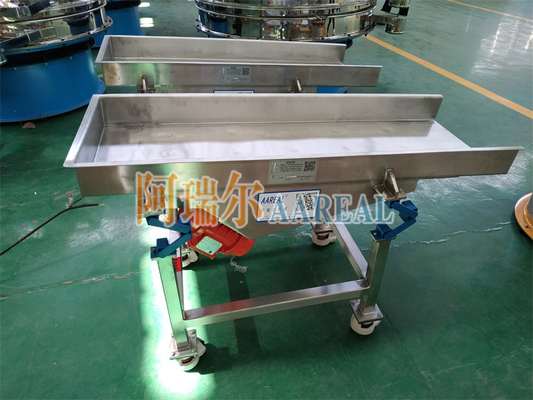

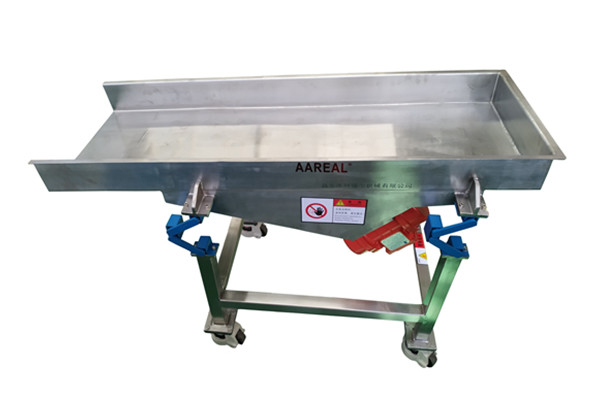

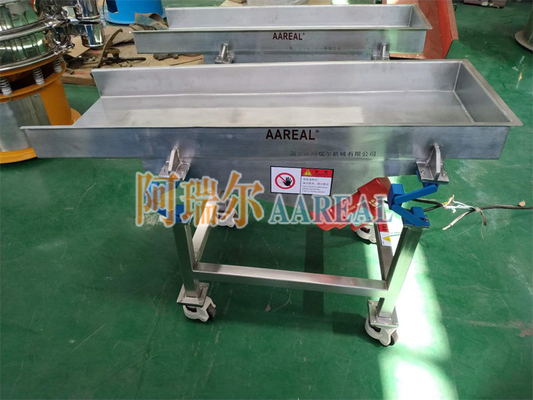

পোর্টেবল ক্ষুদ্র আকারের খাদ্য গ্রেড স্টেইনলেস স্টীল কম্পনকারী ফিডার নতুন শেকার কনভেয়র সাসপেনশন সহ
উপস্থাপনা:
ভিব্রেশন ফিডারনতুন শেকার কনভেয়র সাসপেনশন সহএকটি নতুন ধরনের এবং শক্তি সঞ্চয় সাধারণ খাওয়ানো সরঞ্জাম। এই মেশিন উত্তেজনার উৎস হিসাবে নতুন ধরনের কম্পন মোটর গ্রহণ করে।
এই কম্পন ফিডার কেন বিশেষ?কারণ এই কম্পন ফিডার একটি নতুন ধরনের স্প্রিং গ্রহণ করে, ঐতিহ্যগত ইস্পাত স্প্রিং নয়। এই নতুন ধরনের স্প্রিংকে শেকার কনভেয়র সাসপেনশন, বা ইলাস্টিক কম্পন সমর্থন ইত্যাদি বলা যেতে পারে।
ঐতিহ্যগত কম্পন পর্দায় ব্যবহৃত স্পাইরাল স্টিল স্প্রিং বা কয়েল স্প্রিংয়ের তুলনায়, নতুন ইলাস্টিক কম্পন সমর্থন শুধুমাত্র অনুরূপ স্থিতিস্থাপকতা প্রদান করতে পারে না,কিন্তু এছাড়াও ক্ষয়কারী পরিবেশে বা অতিরিক্ত লোড ইস্পাত স্প্রিং ফাটল সমস্যা এড়াতে, এবং শুরু এবং বন্ধ করার সময় অনিয়মিত কম্পন এবং অনুরণন এড়াতে, যা ভাল স্ক্রিন শরীরের আন্দোলন নিয়ন্ত্রণ করতে পারেন।ইলাস্টিক কম্পন সমর্থন পর্দা শরীরের পার্শ্বীয় দোলানো প্রতিরোধ যখন উল্লম্ব এবং উপাদান conveying দিক একটি স্থিতিশীল এবং নিয়মিত আন্দোলন প্রদান করতে পারেন.
নতুন ধরনের ইলাস্টিক কম্পন সমর্থন নিম্নলিখিত বৈশিষ্ট্য আছেঃ 1. কার্যকর কম্পন বিচ্ছিন্নতা. সমর্থন মধ্যে চার রাবার নমনীয় মডিউল দ্বারা উপলব্ধ গাইডিং ফাংশন পর্দার রৈখিক কম্পন উন্নত. লোড অধীনে,ইলাস্টিকভাবে সমর্থিত বুম কাঠামো একটি বড় পরিমাণে ইলাস্টিক বিকৃতি উত্পাদন করতে পারেন, তাই সমর্থন একটি খুব কম প্রাকৃতিক ফ্রিকোয়েন্সি আছে, যা কার্যকর কম্পন বিচ্ছিন্নতা প্রদান করে এবং ক্ষতি থেকে সরঞ্জাম বেস গঠন রক্ষা করে। 2. রেজোনেন্স এড়িয়ে চলুন. এটি শুরু এবং বন্ধ করার সময় স্ক্রিন শরীরের রেজোনেন্স সমস্যা সমাধান করতে পারেন,এবং ব্যাপকভাবে কম্পন পর্দা শুরু এবং বন্ধ যখন সরঞ্জাম দ্বারা উত্পন্ন ব্যাপ্তি এবং চাপ কমাতে, যাতে স্ক্রিনের শরীর খুব অল্প সময়ের মধ্যে রেজোনেন্স এলাকা দিয়ে যেতে পারে।স্পাইরাল স্টিল স্প্রিং দ্বারা সমর্থিত কম্পন পর্দার শক্তিশালী অনুরণন রেজোনেন্স জোনের মধ্য দিয়ে যাওয়ার পরে নতুন ইলাস্টিক কম্পন সমর্থন ব্যবহারের পরে আর ঘটে না. 3. দীর্ঘ সেবা জীবন, শক্তিশালী ওভারলোড ক্ষমতা, তাত্ক্ষণিক প্রভাব প্রতিরোধ করতে শক্তিশালী ক্ষমতা, এবং কার্যকরভাবে শব্দ শোষণ করতে পারেন। 4. ইনস্টলেশন সহজ, এবং অতিরিক্ত সমর্থন ছাড়া 30 ° কুলুঙ্গি স্ক্রিন শরীরের উপর প্রয়োগ করা যেতে পারে। 5. নির্ভরযোগ্য অপারেশন এবং রক্ষণাবেক্ষণ মুক্ত. 6-৪০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস পর্যন্ত পরিবেষ্টিত তাপমাত্রার জন্য প্রযোজ্য।
কাঠামোগত বৈশিষ্ট্যঃ (১) ফিডারটি একটি সমর্থন ফ্রেম, একটি ক্যানভারেজ ট্রাগ এবং একটি কম্পন ডিমিং স্প্রিং (বা ইলাস্টিক সমর্থন) নিয়ে গঠিত। (২) বাক্সের সমস্ত অংশগুলি ভাল সামগ্রিক অনমনীয়তা, দৃ firm়তা এবং নির্ভরযোগ্যতার সাথে রোল স্টিলের প্লেট এবং প্রোফাইলগুলি দ্বারা ঝালাই করা হয় (কিছু অংশ একসাথে বোল্ট করা হয়) । (3) সমর্থন ফ্রেম এবং কম্পনকারী শরীর একটি কম্পন ডিমিং স্প্রিং (বা ইলাস্টিক সমর্থন) দ্বারা সংযুক্ত করা হয়, যা একটি উল্লেখযোগ্য কম্পন ডিমিং প্রভাব আছে। (৪) এই মেশিনের কাঠামো সহজ, রক্ষণাবেক্ষণ সুবিধাজনক, কম শক্তি খরচ, কম গোলমাল এবং ভাল সিলিংয়ের বৈশিষ্ট্য রয়েছে।
কাজ Pমূলনীতি:
এই কম্পন ফিডার দ্বৈত কম্পন মোটর দ্বারা চালিত হয়. যখন দুই মোটর সিঙ্ক্রোন এবং বিপরীত দিক ঘোরাতে,তাদের eccentricity দ্বারা উত্পন্ন কম্পন বাহিনী মোটর অক্ষের সমান্তরাল দিক একে অপরের বাতিল এবং মোটর অক্ষের লম্ব দিক একটি ফলাফল বাহিনী যোগ, তাই ফিডারের গতিপথ একটি সোজা রেখা। দুটি মোটর শ্যাফ্ট উল্লম্ব দিকের বাক্সের তুলনায় একটি কমন কোণ আছে।কম্পন শক্তি এবং উপাদান স্ব-ওজনের যৌথ প্রভাব অধীনে, বাক্সের উপাদানটি একটি ঝাঁপিয়ে পড়া পদ্ধতিতে চলে, যার ফলে উপাদানটি বহন করার উদ্দেশ্য অর্জন করা হয়।
ইনস্টলেশন এবং কমিশনঃ (১) মেশিনটিকে একটি সমতল এবং শক্ত সমতল স্থল (কংক্রিট বা ইস্পাত কাঠামোর স্থল) এ স্থাপন করুন। (২) পরীক্ষা করুন যে স্প্রিংটি সম্পূর্ণরূপে স্থির রয়েছে, নিশ্চিত করুন যে এটি উল্লম্ব, বাঁকা নয়, এবং অবাধে প্রসারিত এবং পুনরুদ্ধার করতে পারে। (৩) যন্ত্রের কম্পনশীল অংশটি মেশিনের বাইরে অন্য বস্তুর সাথে কোনও শক্ত সংযোগ বা যোগাযোগ রাখতে পারে না। ৪) শরীরের স্ক্রু এবং মোটর ফিক্সিং স্ক্রু টান আছে কিনা তা পরীক্ষা করুন। (5) পাওয়ার চালু করুন, স্টার্ট বোতাম টিপুন (মেশিন সরাসরি শুরু করা যেতে পারে), এবং কম্পন মোটর সামঞ্জস্য যাতে দুটি মোটর বিপরীত দিকের মধ্যে synchronously ঘোরাতে।সরঞ্জামটি সেট করা দিকের মধ্যে ধারাবাহিকভাবে কম্পন করা উচিত, এবং উপাদান খাওয়ানোর পরে, উপাদানটি নিষ্কাশন প্রান্তের দিকে যেতে হবে। (৬) উত্তেজনার বলের সমন্বয়ঃ কম্পন মোটরের উভয় প্রান্তের বিচ্ছিন্ন ব্লকগুলি সামঞ্জস্য করা যায়। দুটি বিচ্ছিন্ন দেহের মধ্যে কোণ সামঞ্জস্য করা উত্তেজনার শক্তি পরিবর্তন করতে পারে।উত্তেজনার বল কারখানা ছেড়ে যাওয়ার আগে সর্বোত্তম অবস্থায় সামঞ্জস্য করা হয়েছে এবং সরাসরি অ্যাক্সেস করা যেতে পারেকোন প্রয়োজন নেই. যদি প্রয়োজন হয়, নিম্নলিখিত পদ্ধতি অনুসারে সামঞ্জস্য করুনঃ মোটরের উভয় প্রান্তে প্রতিরক্ষামূলক কভারগুলি খুলুন, অদ্ভুত ব্লকের বন্ধনী বোল্টগুলি ছেড়ে দিন,এবং উভয় প্রান্তে একই দিকের নিয়মিত eccentric ব্লক ঘোরান যাতে eccentric ব্লক মান শেল মাথা উপর খোদাই লাইন সঙ্গে সারিবদ্ধ করা হয় , তারপর এটি প্রয়োজনীয় উত্তেজনা শক্তি. সমন্বয় সম্পন্ন হওয়ার পরে, নিচের চিত্র দেখানো হয়, সেট bolts টান। কারখানার সেটিং আউটপুট শক্তি 30% হয়,এবং শক্তি ধীরে ধীরে বৃদ্ধি করা আবশ্যক যখন ব্যবহার নকশা সর্বোচ্চ আউটপুট অর্জনকারণ মোটর নির্বাচন তুলনামূলকভাবে বড়, আউটপুট ক্ষমতা 65% মধ্যে নিয়ন্ত্রিত হয়।
অপারেশন এবং রক্ষণাবেক্ষণঃ (1) যখন ফিডার চলমান থাকে, তখন তার কম্পন অংশটি মেশিনের বাইরে কোনও বস্তুর সাথে সংযুক্ত বা সংস্পর্শে আসতে পারে না (নরম সংযোগ ব্যতীত) । (২) উপাদানগুলিকে খাওয়ানোর সময়, উপাদানগুলির অভিন্ন বিতরণ নিশ্চিত করার জন্য এটি খাওয়ানোর পোর্টে বাক্সের পুরো প্রস্থের দিক দিয়ে খাওয়ানো উচিত। (৩) ফিডার চালু বা বন্ধ করার আগে, খাঁজ শরীরের মধ্যে কোন অবশিষ্ট উপাদান থাকতে হবে না। (৪) যন্ত্রটি এক ঘন্টা চলতে শুরু করার পরে, সমস্ত স্ক্রু পরীক্ষা করতে এবং তাদের আবার টানতে হবে (বিশেষত মোটর লকিং স্ক্রুগুলি) । পাঁচ ঘন্টা চলার পরে,এটি সমস্ত স্ক্রু চেক এবং তাদের আবার আঁট বন্ধ করা উচিত (বিশেষ করে মোটর লকিং স্ক্রু). (৫) যদি যন্ত্রের অপারেশনের সময় অস্বাভাবিক শব্দ হয়, তবে তা অবিলম্বে বন্ধ করে দেওয়া উচিত এবং পরীক্ষা করা উচিত। মেশিনটি কেবল ত্রুটি দূর করার পরে চালু করা যেতে পারে।
টেকনিক্যাল পিঅ্যারামেটার:
মডেল
ফিড উপাদান আকার (মিমি)
সক্ষমতা (t/h)
স্ব-ভিব্রেশন উত্স মডেল
কম্পন মোটর মডেল
শক্তি (কেডব্লিউ)
কম্পন ফ্রিকোয়েন্সি (হার্জ)
ডাবল অ্যাম্প্লিটিউড (মিমি)
উত্তেজনাপূর্ণ শক্তি (কেএন)
রেফ. ওজন (কেজি)
একক পয়েন্ট
গতিশীল লোড
(কেজি)
ZG-35-90
০-৬০
25
WLZD-2*2.5-4
YZO-2.5-4
0.২৫*২
25
২-৪
2.5*2
174
30
ZG-45-90
০-৬০
30
WLZD-2*5-4
YZO-5-4
0.4*2
25
২-৪
৫*২
184
30
ZG-45-90
০-১০০
50
WLZD-2*5-4
YZO-5-4
0.4*2
25
২-৪
৫*২
235
38
ZG-70-100
০-১৫০
100
WLZD-2*8-4
YZO-8-4
0.৭৫*২
25
২-৪
৮*২
342
50
ZG-80-120
০-১৫০
200
WLZD-2*17-4
YZO-17-4
0.৭৫*২
25
২-৪
১৭*২
372
60
ZG-90-150
০-১৫০
300
YZO-20-4
2.০*২
25
৪-৬
২০*২
606
80
ZG-95-150
০-১৫০
400
YZO-20-4
2.০*২
25
৪-৬
২০*২
646
85
ZG-140-180
০-১৫০
750
YZO-30-4
2.5*2
25
৪-৬
৩০*২
1030
180
ZG-160-180
০-১৫০
1000
YZO-50-4
3.৭*২
25
৪-৬
৫০*২
1156
200
※ দৈনিক রক্ষণাবেক্ষণঃ (1) শুরু করার আগেঃ স্ক্রুগুলি টান আছে কিনা তা পরীক্ষা করুন। (২) শুরু করার সময়ঃ (A) কোন অস্বাভাবিক শব্দ আছে কিনা তা পরীক্ষা করুন (B) বিদ্যুৎ সরবরাহ স্থিতিশীল কিনা তা পরীক্ষা করুন (C) কোন অস্বাভাবিক কম্পন আছে কিনা তা পরীক্ষা করুন ৩. ব্যবহারের পর: প্রতিবার ব্যবহারের পর পরিষ্কার করুন।
※ নিয়মিত রক্ষণাবেক্ষণঃ (১) নিয়মিতভাবে পরীক্ষা করুন যে স্প্রিংটি ক্লান্ত বা ক্ষতিগ্রস্থ হয়েছে কিনা এবং মেশিনের দেহের অংশগুলি কম্পনের কারণে ক্ষতিগ্রস্থ হয়েছে কিনা। (২) ১৫০০ ঘন্টা চলার পর, বিয়ারিংগুলি পরীক্ষা করুন এবং ক্ষতিগ্রস্ত হলে তা অবিলম্বে প্রতিস্থাপন করুন।
সমস্যা সমাধান:সহজ ত্রুটি পরীক্ষা এবং সমস্যা সমাধান
দোষের ঘটনা
পরিদর্শন আইটেমs
এমসহজে
ইঞ্জিন খারাপভাবে চলছে
(1) শক্তি সরবরাহ নিশ্চিত করুন
সুইচ চালু করুন
(২) অপ্রতুল ক্যাবল দৈর্ঘ্যের কারণে যোগাযোগ খারাপ হয়
তারের প্রতিস্থাপন করুন
(3) ক্যাবলটি ভেঙে গেছে কিনা
তারের প্রতিস্থাপন করুন
(৪) একমুখী ঘূর্ণনের কারণে কয়েল পুড়ে যায়
মোটর প্রতিস্থাপন করুন
(৫) অত্যধিক তৈলাক্তকরণ তেলের ইনজেকশন
ক্রমাগত অপারেশন
2. অস্বাভাবিক শব্দ
(1) স্ক্রুগুলি টানানো হয় না
স্ক্রু টানুন
(২) অস্থির ভিত্তি
বেস স্থিতিশীল করুন
(৩) বসন্ত ভেঙে গেছে
স্প্রিং প্রতিস্থাপন
(4) মেশিনের শরীর অন্য কঠিন বস্তুর সাথে যোগাযোগ করে
প্রায় ১০ সেন্টিমিটার জায়গা ছেড়ে দিন
(৫) মোটরের খাদ ইস্পাত স্ক্রুগুলি স্লো
লক নিশ্চিত করুন
3. পণ্যটি স্বাভাবিকভাবে নিষ্কাশন করা যাবে না
মোটরটি ভুল দিকে চলছে
পাওয়ার কর্ড যোগাযোগ ক্রম পরিবর্তন করুন
মোটর চালানো হচ্ছে না
মোটর পাওয়ার কর্ড এবং সুইচ
ভাঙ্গা পয়েন্ট খুঁজে এবং প্রতিস্থাপন বা এটি মেরামত
5. শরীর বাম এবং ডান swings (উপাদান সরানো না বা গতি হ্রাস করা হয়)
1 কম্পনশীল মোটর
২ দেহ
দুটি মোটর একসাথে কাজ করা উচিত।
2 দুটি মোটর বিপরীত দিকে ঘোরানো উচিত।
3 মোটরটির বিস্তৃতিকে প্রভাবিত করে এমন কোনও বাহ্যিক বস্তু সরান।
