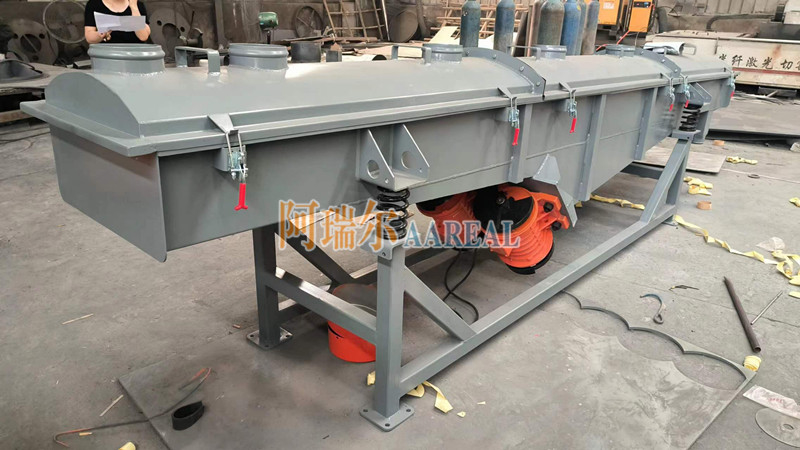

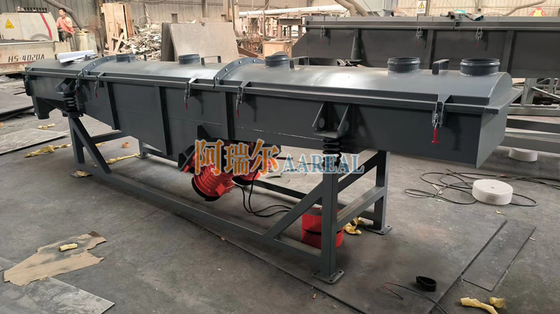

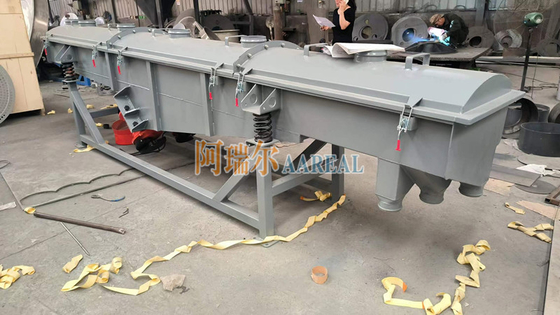

৫০০*৪০০০ মিমি কার্বন স্টীল ২ ডেক লিনিয়ার ভিব্রেশন স্ক্রিন
এটি কার্বন ইস্পাত (Q235) থেকে তৈরি একটি 2-ডেক লিনিয়ার কম্পন পর্দা, পর্দার প্রস্থ 500 মিমি, পর্দার দৈর্ঘ্য 4000 মিমি। এটি স্ক্রিনিংয়ের সময় উপাদান সরবরাহ করতে ব্যবহার করা যেতে পারে।
কি হচ্ছে?রৈখিক কম্পন স্ক্রিনরৈখিক কম্পন পর্দা এছাড়াও হিসাবে পরিচিত হয়আয়তক্ষেত্রাকার বিভাজক, আয়তক্ষেত্রাকার কম্পন বিভাজক, রৈখিক কম্পন ছাঁচ ইত্যাদি এটি ড্রাইভিং উত্স হিসাবে 2 কম্পন মোটর ব্যবহার করে। যখন দুটি কম্পন মোটর সিঙ্ক্রোন এবং বিপরীত দিক ঘোরান, the exciting forces generated by their eccentric blocks cancel each other out in the direction parallel to the motor axis and add up to a resultant force in the direction perpendicular to the motor axis, তাই স্ক্রিনের গতিপথ একটি সোজা রেখা। দুটি মোটর শ্যাফ্ট স্ক্রিন পৃষ্ঠের তুলনায় উল্লম্ব দিকের একটি কমন কোণ আছে।উত্তেজক শক্তি এবং পদার্থের স্ব-ওজনের সম্মিলিত শক্তির অধীনে, উপাদানটি ছড়িয়ে দেওয়া হয় এবং স্ক্রিন পৃষ্ঠের উপর একটি সোজা লাইনে এগিয়ে যায়, যার ফলে উপাদানটি স্ক্রিনিং এবং গ্রেডিংয়ের উদ্দেশ্য অর্জন করা হয়।এটি বিভিন্ন শুকনো পাউডার বা গ্রানুলার উপাদানগুলির জন্য উপযুক্ত যা একটি কণা আকার 0.074-5 মিমি, 7% এরও কম পানির পরিমাণ এবং কোনও সান্দ্রতা নেই। ফিড কণার আকার 10 মিমি ছাড়িয়ে যায় না।
স্ক্রিন বক্সঃ এটি বিভিন্ন বেধের বিভিন্ন স্টিলের প্লেট দ্বারা ঝালাই করা হয়, একটি নির্দিষ্ট শক্তি এবং অনমনীয়তা রয়েছে এবং এটি স্ক্রিন মেশিনের মূল উপাদান।
স্ক্রিন ফ্রেমঃ এটি পাইন বা কাঠের তৈরি সামান্য বিকৃতি সহ, প্রধানত স্ক্রিনটি সমতল রাখতে এবং স্বাভাবিক স্ক্রিনিং অর্জনের জন্য ব্যবহৃত হয়।
স্ক্রিনঃ নিম্ন কার্বন ইস্পাত, পিতল, ব্রোঞ্জ, স্টেইনলেস স্টিলের তার ইত্যাদি বিভিন্ন ধরণের স্ক্রিন রয়েছে।
কম্পন মোটর (ব্যবহার এবং রক্ষণাবেক্ষণ পদ্ধতি সম্পর্কে বিস্তারিত জানার জন্য, কম্পন মোটরের নির্দেশিকা দেখুন)
মোটর বেসঃ কম্পন মোটর ইনস্টল করুন, এবং সংযোগ স্ক্রু ব্যবহার করার আগে, বিশেষ করে নতুন স্ক্রিন মেশিনের পরীক্ষার প্রথম তিন দিনের মধ্যে টানতে হবে,এবং এটিকে বারবার টানতে হবে যাতে এটি শিথিল না হয় এবং দুর্ঘটনা ঘটতে না পারে.
কম্পন ডিম্পিং স্প্রিংঃ এটি ভিব্রেশনকে মাটিতে প্রেরণ করা থেকে বিরত রাখে এবং স্ক্রিন বক্সের পুরো ওজনকে সমর্থন করে। ইনস্টল করার সময় স্প্রিংটি মাটির লম্ব হওয়া উচিত.
ব্র্যাকেটঃ এটিতে চারটি স্তম্ভ এবং দুটি চ্যানেল স্টিল রয়েছে, যা স্ক্রিন বক্সকে সমর্থন করে। ইনস্টল করার সময়, স্তম্ভগুলি মাটির সাথে লম্ব হওয়া উচিত,এবং দুই স্তম্ভ অধীনে চ্যানেল steels একে অপরের সমান্তরাল হওয়া উচিত.
আয়তক্ষেত্রাকার কম্পনকারী স্ক্রিনটি সাধারণত ফেরোসিলিকন, বালি, মরিচ কণা, গম ব্রেন, কুমড়ো বীজ, সিলিকন পাউডার, চিনি, চীনা ওষুধ, বেটেল বাদাম, সিলিকন কার্বাইড পাউডার স্ক্রিন করতে ব্যবহৃত হয়,পাথর,সক্রিয় কার্বন কণা, মাটি, পাথর, গাজর, শেল, রান্না করা সিজাম, মেশিনে তৈরি বালি, ক্রাইসেন্থেমাম,কোয়ার্টজ বালি, নির্মাণ বর্জ্য, কোকস পাউডার, প্লাস্টিকের কণা, নদী বালু এবং অন্যান্য উপাদান।
লিনিয়ার ভিব্রেশন সিটের প্রধান প্রযুক্তিগত পরামিতিঃ
মডেল
স্ক্রিনের আকার (মিমি)
পর্দার স্তর
জালের আকার
সক্ষমতা (t/h)
ঘনত্ব
ডাবল অ্যাম্প্লিটিউড (মিমি)
শক্তি (কেডব্লিউ)
কোণ
মাত্রা (L*W*H) (মিমি)
AZ-515
৫০০×১৫০০
১-৫
২-২০০
0.12-20
960
৬-৮
২x০।37
৪৫-৬০
২১৪০×৮০৮×৮৪৮
AZ-520
৫০০×২০০০
২-২০০
0.12-20
960
৬-৮
২x০।37
৪৫-৬০
২১৪০×৮০৮×৮৪৮
AZ-525
৫০০×২৫০০
২-২০০
0.12-20
960
৬-৮
২x০।55
৪৫-৬০
২৭৫০×৮০৮×৯৩৮
AZ-1020
১০০×২০০০
২-২০০
0১১-২০
960
৬-৮
২x০।55
৪৫-৬০
2219×1320×960
AZ-1025
১০০০×২৫০০
২-২০০
0.18-15
960
৬-৮
২x০।75
৪৫-৬০
২২৬৯×১৩২০×৯৬০
AZ-1030
১০০০×২৫০০
২-২০০
0১-২০
960
৬-৮
২x১।1
৪৫-৬০
3219×1340×1120
আমাদের কোম্পানি বিভিন্ন স্ক্রিনিং প্রয়োজনীয়তা অনুযায়ী বিভিন্ন স্ক্রিনিং সরঞ্জাম তৈরি করতে পারে, যেমন ডিটারজেন্ট জন্য Rotex টাইপ gyratory পর্দা,এপেক্স টাইপ সাইড অ্যাক্সেস ডোর ফ্রেক বালি জন্য ঘূর্ণনশীল screenerসিলিকাস্যান্ডের জন্য সুয়েকো টাইপ গিরোটোরি সিফটার, অ্যালুমিনিয়াম অক্সাইড পাউডার জন্য টম্বলার স্ক্রিনিং মেশিন, ক্যালসিয়াম কার্বনেট ইত্যাদির জন্য উচ্চ ফ্রিকোয়েন্সি স্ক্রিন ইত্যাদি।যদি আপনার এই ধরনের প্রয়োজন হয় তাহলে আমাদের কাছে RFQ পাঠাতে স্বাগতম।.
প্রবর্তন৫০০*৪০০০ মিমি কার্বন স্টীল ২ ডেক লিনিয়ার ভিব্রেশন স্ক্রিন:
৫০০*৪০০০ মিমি কার্বন স্টীল ২ ডেক লিনিয়ার ভিব্রেশন স্ক্রিনএটি একটি স্ট্যান্ডার্ড এবং সার্বজনীন রৈখিক গতির কম্পন টাইপ সিটিং সরঞ্জাম। কম শক্তি খরচ, বড় আউটপুট, সহজ কাঠামো,সহজ রক্ষণাবেক্ষণ, সম্পূর্ণরূপে বন্ধ কাঠামো, কোন ধুলো,স্বয়ংক্রিয় নেস্টিং, পাইপলাইন অপারেশনের জন্য আরও উপযুক্ত। লিনিয়ার ভিব্রো সিফটার হল খাদ্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত নতুন দক্ষ স্ক্রিনিং সরঞ্জাম,অগ্নি প্রতিরোধী উপাদান,নির্মাণ সামগ্রী,খনি, কয়লা, ধাতুশিল্প, হালকা শিল্প, রাসায়নিক শিল্প ইত্যাদি।
টেকনিক্যালপরামিতিএর৫০০*৪০০০ মিমি কার্বন স্টীল ২ ডেক লিনিয়ার ভিব্রেশন স্ক্রিন:
মডেল
নামমাত্র আকার (মিমি)
কণাএসআইজ(মিমি)
নমন কোণ of স্ক্রিন(°)
ব্যাপ্তি(মিমি)
স্তর
পাওয়ার (কেডব্লিউ)
AZ-520
৫০০*২০০০
0.074~10
০-৭°
৪-১০
১-৬
2*(0.4~0.75)
AZ-525
৫০০*২৫০০
2*(0.4~0.75)
এজেড-৫৩০
৫০০*৩০০০
2*(0.4~0.75)
AZ-1020
১০০০*২০০০
2*(0.4~0.75)
AZ-1025
১০০০*২৫০০
2*(0.4~1.1)
AZ-1030
১০০০*৩০০০
2*(1.1~1.5)
AZ-1040
১০০০*৪০০০
2*(1.1~1.5)
AZ-1225
১২০০*২৫০০
2*(1.1~1.5)
AZ-1235
১২০০*৩৫০০
2*(1.1~2.2)
AZ-1250
১২০০*৫০০০
2*(1.1~2.2)
AZ-1535
1500*3500
2*(1.1~2.2)
AZ-1560
১৫০০*৬০০০
২*২.২ থেকে ৩.৭
AZ-1845
১৮০০*৪৫০০
0.074~15
২*২.২ থেকে ৩.৭
AZ-2050
২০০০*৫০০০
২*২.২ থেকে ৩.৭
এজেড-২০৬০
২০০০*৬০০০
২*২.২ থেকে ৩.৭
দ্রষ্টব্যঃ টেবিলের তথ্য শুধুমাত্র রেফারেন্সের জন্য। আমাদের কোম্পানি উপরের তথ্য পরিবর্তন করার অধিকার সংরক্ষণ করে।
এর বৈশিষ্ট্য৫০০*৪০০০ মিমি কার্বন স্টীল ২ ডেক লিনিয়ার ভিব্রেশন স্ক্রিন:
1সঞ্চালিত স্ক্রিনিং প্রক্রিয়া স্ক্রিনিংয়ের একই সময়ে, উপাদানটি দীর্ঘ দূরত্ব অতিক্রম করে পরিবহন করা হয়েছে।
2স্ক্রিন এবং অংশ পুনরায় স্থাপন করা সহজ একটি বিশেষ গ্রিড কাঠামো নকশা ব্যবহার করে, স্ক্রিন এবং অংশগুলি সহজেই পরিবর্তন এবং টানতে পারে।
3. উচ্চ ক্ষমতা এবং বন্ধুত্বপূর্ণ কর্মক্ষেত্র মেশিন এবং মোটরগুলির চমৎকার কাঠামোর সাথে, আউটপুট খুব বেশি এবং কাজের গোলমাল কম।
4. উচ্চ সিটিং যথার্থতা এই উপকরণটি স্ক্রিন পৃষ্ঠের উপর দীর্ঘ স্ট্রোক, উচ্চ স্ক্রিনিং নির্ভুলতা এবং বড় প্রক্রিয়াকরণ ক্ষমতা রয়েছে।
5. নমনীয় মেশিন কাঠামো উৎপাদনের স্থান অনুযায়ী বিভিন্ন আকার এবং কাঠামো ডিজাইন করা যেতে পারে।
6. বিভিন্ন স্ক্রিনিং আকারের জন্য উপযুক্ত উপাদান আকার, permeability সম্ভাব্যতা এবং উত্পাদনশীলতা অনুযায়ী স্ক্রিন দূরত্ব এবং কাত পরিবর্তন
7কম রক্ষণাবেক্ষণ খরচ এবং দীর্ঘ সেবা সময় স্ক্রিনের সমস্ত অংশগুলি চমৎকার ইস্পাত প্লেটগুলির সাথে সঠিকভাবে ঝালাই করা হয় এবং সামগ্রিক অনমনীয়তা ভাল, দৃঢ় এবং নির্ভরযোগ্য, খুব দীর্ঘ সময়ের জন্য।
8. ভাল সিলিং এবং ন্যূনতম ধুলো ছড়িয়ে সম্পূর্ণরূপে বন্ধ কাঠামো, স্বয়ংক্রিয় স্রাব ধুলোর প্রায় শূন্য হারের দিকে পরিচালিত করে।
সম্পর্কে গুরুত্বপূর্ণ তথ্য৫০০*৪০০০ মিমি কার্বন স্টীল ২ ডেক লিনিয়ার ভিব্রেশন স্ক্রিন:
কার্যকরী নীতিএর৫০০*৪০০০ মিমি কার্বন স্টীল ২ ডেক লিনিয়ার ভিব্রেশন স্ক্রিন:
আয়তক্ষেত্রাকার কম্পনশীল সিফটার কম্পনের উৎস হিসেবে কম্পন মোটর উত্তেজনা গ্রহণ করে, যাতে উপাদানটি সিটে ছুঁড়ে ফেলা হয়,একটি সোজা লাইন উপাদান সমানভাবে screening মেশিন ফিডার খাওয়ানো পোর্ট মধ্যে এগিয়ে যখন, মাল্টি-লেয়ার জাল স্পেসিফিকেশন অনুযায়ী, তাদের রপ্তানি থেকে রপ্তানি করা সিট, সিট উপাদান।
লিনিয়ার কম্পন সিফ্টারের কম্পন মোটর ইনস্টল করার দুটি উপায় রয়েছেঃ
1. নীচে মাউন্ট করাঃ নীচে ইনস্টল করা (সাধারণত ব্যবহৃত)
2দ্বিপক্ষীয়: উভয় পক্ষেই ইনস্টল করা
কাঠামোগত গঠন৫০০*৪০০০ মিমি কার্বন স্টীল ২ ডেক লিনিয়ার ভিব্রেশন স্ক্রিন:
আয়তক্ষেত্রাকার কম্পনকারী স্ক্রিনগুলি মূলত স্ক্রিন বক্স, স্ক্রিন ফ্রেম, স্ক্রিন, কম্পন মোটর, বৈদ্যুতিক প্যাডেস্টাল, ডিম্পিং স্প্রিং, ফ্রেম ইত্যাদি নিয়ে গঠিত।
2স্ক্রিন বক্সঃইস্পাত প্লেট দ্বারা ঢালাই, একটি নির্দিষ্ট শক্তি এবং অনমনীয়তা সঙ্গে, এটি স্ক্রিন মেশিন প্রধান উপাদান।
3.কম্পন ডিমিং স্প্রিংঃভিক্টোরিয়াকে মাটিতে যেতে বাধা দিতে এবং স্ক্রিন বক্সের পুরো ওজনকে সমর্থন করার জন্য। ইনস্টল করার সময়, স্প্রিংটি মাটিতে লম্ব হতে হবে। 4. এমঅটোর প্যাডেস্টাল:নিচে কম্পন প্রকারের সিট মেশিনের মোটর প্যাডেস্টাল (মোটরটি সিট বক্সের নিচে ইনস্টল করা আছে) সরানো যেতে পারে। ব্যবহারের আগে সংযোগ স্ক্রু টানতে হবে,বিশেষ করে নতুন স্ক্রিনিং মেশিনটি পরীক্ষা করার তিন দিন আগে বারবার টানতে হবে, যাতে শিথিলতার কারণে দুর্ঘটনা এড়ানো যায়।
5.কম্পন মোটর:কম্পন মোটর ব্যবহার এবং রক্ষণাবেক্ষণ পদ্ধতি কম্পন মোটর অপারেটিং নির্দেশাবলী দেখতে। 6.ক্রেটসঃস্ক্রিন বক্সকে সমর্থন করার জন্য ব্র্যাকেট ব্যবহার করা হয়। এটি ইনস্টলেশনের সময় মাটির সাথে লম্বভাবে মাউন্ট করা আবশ্যক। ব্র্যাকেট এবং সিট বডি অংশটি সংকোচন স্প্রিং দ্বারা একত্রিত করা উচিত।
প্রয়োগএর৫০০*৪০০০ মিমি কার্বন স্টীল ২ ডেক লিনিয়ার ভিব্রেশন স্ক্রিন:
