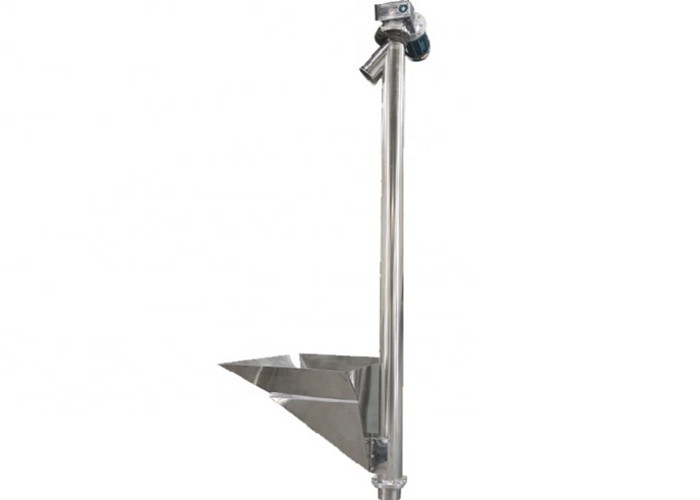

ইন্ডাস্ট্রিয়াল ভার্টিকাল বালতি কনভেয়র সিস্টেম স্টেইনলেস স্টীল ছোট দখল স্থান
বাল্ক উপাদানগুলির জন্য শিল্প স্ক্রু কনভেয়র প্রবর্তনঃ
শিল্প স্টেইনলেস স্টীল উল্লম্ব স্ক্রু কনভেয়র সিস্টেম বাল্ক উপকরণ জন্য একটি ব্যাপকভাবে ব্যবহৃত conveying সরঞ্জাম। conveying দিক থেকে বিভক্ত স্ক্রু conveyors দুই ধরনের আছে,এক হল অনুভূমিক স্ক্রু কনভেয়র, এবং অন্যটি উল্লম্ব স্ক্রু কনভেয়র। কনভেয়রটি সমস্ত ধরণের গুঁড়া, গ্রানুলাস এবং ছোট ব্লকগুলির মতো আলগা উপকরণগুলির জন্য ব্যবহৃত হয়। স্ক্রু কনভেয়রটি ইস্পাত দিয়ে তৈরি।
উল্লম্ব স্ক্রু কনভেয়রগুলি খুব ধারালো ঢালগুলিতে বা সম্পূর্ণ উল্লম্বভাবে বিভিন্ন বাল্ক উপকরণগুলিকে উত্থাপনের জন্য একটি অত্যন্ত দক্ষ সমাধান। টিউব টাইপ স্ক্রু কনভেয়র হালকা ওজন,নীরব এবং বন্ধকমপ্যাক্ট নকশা উল্লম্ব স্ক্রু কনভেয়র প্রায় কোন উদ্ভিদ বিন্যাসে মাপসই করতে পারবেন.উল্লম্ব স্ক্রু কনভেয়র হল যে কোন বাল্ক উপাদান হ্যান্ডলিং প্রক্রিয়ার একটি খরচ কার্যকর এবং নির্ভরযোগ্য উপাদানটিউব টাইপ স্ক্রু কনভেয়র ব্যবহারকারীদের প্রয়োজনীয়তা অনুযায়ী বিভিন্ন ব্যাসার্ধ, বিভিন্ন দৈর্ঘ্য এবং বিভিন্ন ঢাল ডিগ্রী মধ্যে কাস্টমাইজ করা যেতে পারে।
প্রধান বৈশিষ্ট্যএরইন্ডাস্ট্রিয়াল স্ক্রু কনভেয়র:
1. সহজ কাঠামো, ছোট দখলকৃত স্থান.
2উচ্চ নির্ভরযোগ্যতা, কম রক্ষণাবেক্ষণ।
3একাধিক ফিডিং পোর্ট এবং ডিসচার্জিং পোর্ট উপলব্ধ।
4. উত্পাদন লাইন গঠন করা সহজ, প্যাকেজিং সরঞ্জাম, স্টোরেজ সরঞ্জাম, মিশ্রণ সরঞ্জাম বা স্ক্রিনিং সরঞ্জামগুলির সাথে সংযুক্ত করা যেতে পারে।
5. হপার বা চলমান চাকা এবং অন্যান্য সঙ্গে কাস্টমাইজড।
6- নির্ভরযোগ্য সিলিং।
7. ক্রয়, ইনস্টলেশন এবং পরিচালনার জন্য অর্থনৈতিক।
কার্যকরী নীতিএরইন্ডাস্ট্রিয়াল স্ক্রু কনভেয়র:
স্ক্রু কনভেয়র স্থির কেসিং বরাবর উপাদান স্থানান্তর ঘোরানো স্ক্রু ব্যবহার করে। ঘোরানো স্পাইরাল ব্লেড স্ক্রু পরিবহন সঞ্চালন করার জন্য উপাদান সরানো,এবং বল যে উপাদান স্ক্রু ব্লেড সঙ্গে ঘোরানো না করে উপাদান নিজস্ব ওজন এবং উপাদান থেকে স্ক্রু কনভেয়র কেসিং এর ঘর্ষণ প্রতিরোধের. স্পাইরাল ফলকগুলি স্ক্রু কনভেয়রটির ঘূর্ণনশীল শ্যাফ্টের সাথে ঝালাই করা হয়। ফলকের পৃষ্ঠের আকারটি সলিড পৃষ্ঠের ধরণের, বেল্ট পৃষ্ঠের ধরণের,ব্লেডের পৃষ্ঠের ধরন এবং অন্যান্য ধরনের বিভিন্ন উপকরণ যা বহন করা হয়. স্ক্রু কনভেয়র এর স্ক্রু শ্যাফট উপাদান চলন্ত দিকের শেষে একটি ঠাট ভারবহন আছে উপাদান সঙ্গে স্ক্রু অক্ষীয় প্রতিক্রিয়া শক্তি দিতে। যখন মেশিন দৈর্ঘ্য দীর্ঘ,একটি মধ্যবর্তী ঝুলন্ত ভারবহন যোগ করা উচিত.
টেকনিক্যাল প্যারামিটারএরইন্ডাস্ট্রিয়াল টিউবুলার ট্রাউফ হরিজোন্টাল স্ক্রু কনভেয়র, বাল্ক মেশিনের জন্য:
| LS প্রকার |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
| জিএক্স টাইপ |
|
|
200 |
250 |
300 |
400 |
500 |
|
|
|
|
| স্ক্রু ব্যাসার্ধ (মিমি) |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
| স্ক্রু পিচ (মিমি) |
100 |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
| ঘূর্ণন গতি (r/min) |
140 |
120 |
90 |
90 |
75 |
75 |
60 |
60 |
45 |
35 |
30 |
| বহন ক্ষমতা QΦ=0.33 (m3/h) |
2.2 |
7.6 |
11 |
22 |
36.4 |
66.1 |
93.1 |
160 |
223 |
304 |
458 |
| পাওয়ার Pd 1=10m (KW) |
1.1 |
1.5 |
2.2 |
2.4 |
3.2 |
5.1 |
4.1 |
8.6 |
12 |
16 |
24.4 |
| পাওয়ার Pd 1=30m (KW) |
1.6 |
2.8 |
3.2 |
5.3 |
8.4 |
11 |
15.3 |
25.9 |
36 |
48 |
73.3 |
| ঘূর্ণন গতি (r/min) |
120 |
90 |
75 |
75 |
60 |
60 |
45 |
45 |
35 |
30 |
20 |
| বহন ক্ষমতা QΦ=0.33 (m3/h) |
1.9 |
5.7 |
18 |
18 |
29.1 |
52.9 |
69.8 |
125 |
174 |
261 |
305 |
| পাওয়ার Pd 1=10m (KW) |
1.0 |
1.3 |
2.1 |
2.1 |
2.9 |
4.1 |
4.7 |
6.8 |
9.4 |
14.1 |
16.5 |
| পাওয়ার Pd 1=30m (KW) |
1.5 |
2.3 |
4.5 |
4.5 |
7 |
8.9 |
11.6 |
20.4 |
28.3 |
42.2 |
49.5 |
| ঘূর্ণন গতি (r/min) |
90 |
75 |
60 |
60 |
45 |
45 |
35 |
35 |
30 |
20 |
16 |
| বহন ক্ষমতা QΦ=0.33 (m3/h) |
1.4 |
4.8 |
15 |
15 |
21.8 |
39.6 |
54.3 |
97 |
149 |
174 |
244 |
| পাওয়ার Pd 1=10m (KW) |
0.9 |
1.2 |
1.9 |
1.9 |
2.5 |
3.4 |
4.3 |
5.4 |
8.1 |
9.5 |
13.3 |
| পাওয়ার Pd 1=30m (KW) |
1.2 |
2.2 |
3.8 |
3.8 |
5.4 |
6.8 |
9.2 |
16 |
24.4 |
28.6 |
39.9 |
| ঘূর্ণন গতি (r/min) |
75 |
60 |
45 |
45 |
35 |
35 |
30 |
30 |
20 |
16 |
13 |
| বহন ক্ষমতা QΦ=0.33 (m3/h) |
1.2 |
3.8 |
11 |
11 |
17 |
31.7 |
46.5 |
73.0 |
99.3 |
139 |
199 |
| পাওয়ার Pd 1=10m (KW) |
0.75 |
1.1 |
1.6 |
1.6 |
2.1 |
3.1 |
3.7 |
4.6 |
5.7 |
7.7 |
11 |
| পাওয়ার Pd 1=30m (KW) |
1.1 |
1.8 |
3.4 |
3.4 |
4.4 |
5.6 |
8 |
14 |
16.7 |
23.2 |
33 |
প্রযুক্তিগত পরামিতিএরইন্ডাস্ট্রিয়াল স্ক্রু কনভেয়র:
| স্পেসিফিকেশন |
প্রধান প্রযুক্তিগত কর্মক্ষমতা |
ড্রাইভিং ডিভাইস |
ড্রাইভিং ডিভাইস |
ওজন
(কেজি) |
| মডেল |
দৈর্ঘ্য
(মিমি) |
সক্ষমতা
(সিমেন্ট)
(t/h) |
ঘূর্ণন গতি
মিনিট-১ |
রিডাক্টর |
মোটর |
| মডেল |
গতির অনুপাত |
শক্তি
(কেডব্লিউ) |
| GX200 |
-১০ |
9 |
60 |
ZQ250 |
23.34 |
1.1 |
726 |
| GX200 |
-২০ |
9 |
60 |
ZQ250 |
23.34 |
1.5 |
1258 |
| GX250 |
-১০ |
15.6 |
60 |
ZQ250 |
23.34 |
2.2 |
960 |
| GX250 |
-২০ |
15.6 |
60 |
ZQ250 |
23.34 |
3 |
1750 |
| জিএক্স৩০০ |
-১০ |
21.2 |
60 |
ZQ350 |
23.34 |
3 |
1373 |
| জিএক্স৩০০ |
-২০ |
21.2 |
60 |
ZQ350 |
23.34 |
4 |
2346 |
| GX400 |
-১০ |
51 |
60 |
ZQ400 |
23.34 |
5.5 |
1911 |
| GX400 |
-২০ |
51 |
60 |
ZQ500 |
23.34 |
11 |
2049 |
| জিএক্স৫০০ |
-১০ |
87.5 |
60 |
ZQ400 |
23.34 |
7.5 |
2381 |
| জিএক্স৫০০ |
-২০ |
87.5 |
60 |
ZQ650 |
23.34 |
18.5 |
5389 |
| জিএক্স৬০০ |
-১০ |
134.2 |
45 |
ZQ750 |
23.34 |
22 |
3880 |
| জিএক্স৬০০ |
-১০ |
134.2 |
45 |
ZQ850 |
23.34 |
55 |
7090 |
ইনস্টলেশনের আকার টেবিলএরবাল্ক মেশিনের জন্য স্ক্রু কনভেয়রঃ
| মডেল |
ডব্লিউ |
এ |
বি |
সি |
ডি |
এন |
Q |
Y |
এল |
কে |
R |
এস |
পি |
ও |
এইচ |
V |
J |
টি |
জি |
এল |
| LS100 |
2500 |
100 |
180 |
146 |
10 |
4 |
180 |
190 |
90 |
112 |
180 |
112 |
60 |
178 |
120 |
160 |
14 |
163 |
1500
2000
2500 |
৩৫০০-৪০০০০ |
| LS160 |
2500 |
160 |
240 |
206 |
10 |
4 |
200 |
190 |
112 |
150 |
200 |
150 |
60 |
270 |
120 |
160 |
14 |
190 |
| LS200 |
3000 |
200 |
300 |
256 |
14 |
8 |
225 |
190 |
112 |
180 |
225 |
180 |
60 |
308 |
160 |
200 |
14 |
212 |
| LS250 |
3000 |
250 |
350 |
306 |
14 |
8 |
250 |
190 |
140 |
224 |
250 |
224 |
60 |
336 |
200 |
250 |
18 |
240 |
৪০০০০-৮০০০০ |
| LS315 |
3000 |
315 |
425 |
370 |
14 |
8 |
330 |
190 |
214 |
280 |
390 |
250 |
60 |
443 |
300 |
350 |
20 |
340 |
| LS400 |
3000 |
400 |
500 |
456 |
14 |
8 |
350 |
190 |
224 |
355 |
390 |
280 |
60 |
533 |
320 |
400 |
24 |
384 |
| LS500 |
3000 |
500 |
600 |
556 |
14 |
8 |
400 |
190 |
280 |
400 |
400 |
340 |
80 |
662 |
400 |
500 |
24 |
440 |
2000
3500
3500 |
৫৫০০-৮০০০০ |
| LS630 |
3000 |
630 |
730 |
686 |
14 |
8 |
450 |
190 |
355 |
500 |
450 |
420 |
80 |
763 |
500 |
630 |
24 |
555 |
| LS800 |
3000 |
800 |
920 |
868 |
18 |
16 |
550 |
340 |
450 |
630 |
550 |
520 |
80 |
970 |
632 |
800 |
30 |
650 |
| LS1000 |
3000 |
1000 |
1120 |
1068 |
18 |
16 |
650 |
360 |
560 |
710 |
650 |
630 |
80 |
1190 |
710 |
1000 |
30 |
760 |
৬০০০-৬০০০ |
| LS1250 |
3000 |
1250 |
1370 |
1318 |
18 |
16 |
800 |
380 |
710 |
800 |
800 |
760 |
80 |
1440 |
800 |
1250 |
30 |
910 |
প্রয়োগএরবাল্ক মেশিনের জন্য স্ক্রু কনভেয়রঃ
স্ক্রু কনভেয়র বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, যেমন বিল্ডিং উপকরণ, রাসায়নিক শিল্প, বিদ্যুৎ শক্তি, ধাতুবিদ্যা, কয়লা, শস্য ইত্যাদি।এটি অনুভূমিক বা কমন কনভেয়র পাউডার জন্য উপযুক্ত, গ্রানুলেটেড এবং ক্ষুদ্র একক উপাদান যেমন কয়লা, ছাই, স্লাগ, সিমেন্ট, শস্য ইত্যাদি। উপাদান তাপমাত্রা 200 °C এর কম।
স্ক্রু কনভেয়র এমন উপাদান পরিবহনের জন্য উপযুক্ত নয় যেগুলি ক্ষয়যোগ্য, বড় সান্দ্রতা এবং সহজে একত্রিত হয়।
যদি কন্ট্রোলিং কোণ প্রসারিত হয়, দয়া করে GX সিরিজ স্ক্রু কন্ট্রোলার নির্বাচন করুন।
ইন্ডাস্ট্রিয়াল ফর বাল্ক মেশিনের শ্রেণীবিভাগঃ
| দ্বারা Conveying কোণ |
অনুভূমিক স্ক্রু কনভেয়র, কমন স্ক্রু কনভেয়র, উল্লম্ব স্ক্রু কনভেয়র |
| প্রেরণ ফর্ম দ্বারা |
শ্যাফট স্ক্রু কনভেয়র, শ্যাফটহীন স্ক্রু কনভেয়র |
| আকৃতি অনুযায়ী |
ইউ আকৃতির ট্রাঙ্ক স্ক্রু কনভেয়র, টিউবুলার স্ক্রু কনভেয়র |

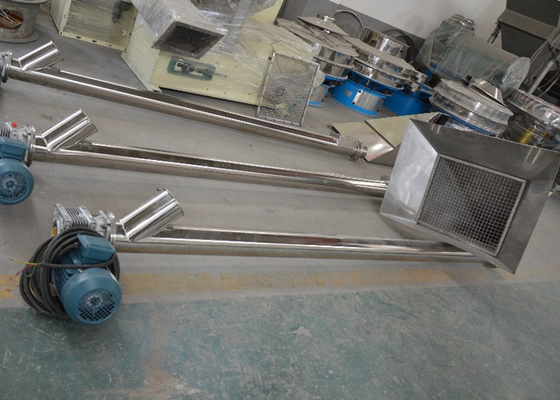

GX টিউবুলার স্ক্রু কনভেয়র LS U আকৃতির ট্রাউ স্ক্রু কনভেয়র (বন্ধ এবং খোলা)
ডাবল হেলিক্স স্ক্রু কনভেয়র মাল্টিপল ডিসচার্জ হোলস স্ক্রু কনভেয়র
শ্যাফটহীন স্ক্রু কনভেয়র
কমন স্ক্রু কনভেয়র উল্লম্ব স্ক্রু কনভেয়র
