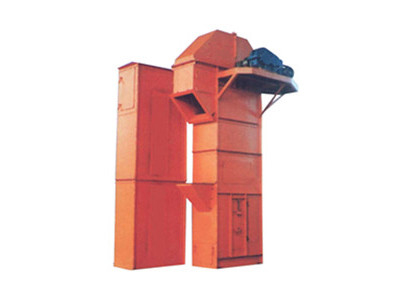

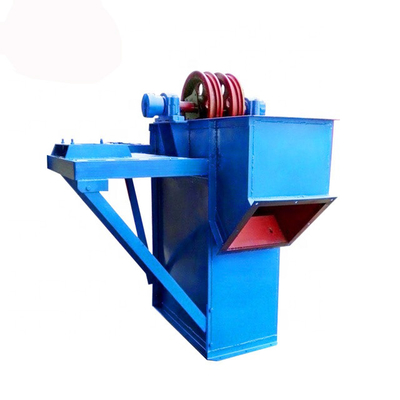

উচ্চ দক্ষতা রিং চেইন বালতি লিফট জন্য সিলিকন এবং সিমেন্ট ক্লিনকার
রিং চেইন বকেট লিফটের সংক্ষিপ্ত বিবরণঃ
TH, HL রিং চেইন বালতি লিফট বড় ক্ষয়কারী গুঁড়া, দানাদার এবং ছোট ব্লক উপকরণ যেমন শস্য, কয়লা, সিমেন্ট, পেষণ খনি ইত্যাদি উল্লম্বভাবে পরিবহনের জন্য উপযুক্ত।উত্তোলনের উচ্চতা ৪০ মিটার পর্যন্ত.
TH টাইপ বালতি লিফট একটি রিং চেইন লিফট। এই মেশিনটি দুটি ধরণের বালতি দিয়ে সজ্জিত।
1মাঝারি গভীরতা বালতি (ZH):এটি ভিজা ভিস্কোস উপাদান যেমন চিনি, ভিজা বালি ইত্যাদি বহন করতে ব্যবহৃত হয়।
2গভীর বালতি (SH):এটি শুকনো, ছিন্নভিন্ন, ছোট ছোট টুকরো উপাদান যেমন সিমেন্ট, কয়লা, পাথর ইত্যাদি পরিবহনের জন্য ব্যবহৃত হয়।
যদি নীচের অংশটি মাধ্যাকর্ষণ স্বয়ংক্রিয় টেনশন ডিভাইস গ্রহণ করে, এটি ধ্রুবক টেনশন বজায় রাখতে পারে এবং চেইন থেকে স্লিপ বা বন্ধ করা এড়াতে পারে। যখন বালতি ব্লক করা হয়, তখন একটি নির্দিষ্ট সহনশীলতা থাকে,কার্যকরভাবে চলন্ত অংশ রক্ষা.
উপাদান তাপমাত্রা 250°C অতিক্রম করে না।
TH টাইপ JB3926-85 উল্লম্ব বালতি লিফট মান নকশা অনুযায়ী তৈরি করা হয়, যা প্রথম বিবেচনা করা উচিত। সংযোগ আকার ছাড়াও, এইচএল বালতি লিফট চেইন,TH টাইপের সাথে sprocket এবং টেনসার একই.
রিং চেইন বকেট লিফটের বৈশিষ্ট্যঃ
1কমপ্যাক্ট কাঠামো এবং ছোট মেঝে।
2. চাকা রিম সংযুক্ত sprocket, যা প্রতিস্থাপন সুবিধাজনক adopts।
3. চেইন ট্রিপ এবং স্লিপ এড়াতে স্বয়ংক্রিয় টেনশন ডিভাইস সহ.
4. মসৃণ অপারেশন, সহজ রক্ষণাবেক্ষণ, দীর্ঘ সেবা জীবন.
টেকনিক্যাল রিং চেইন বকেট লিফটের পরামিতিঃ
| মডেল |
HL300 |
HL400 |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
| বালতি প্রকার |
Q |
এস |
Q |
এস |
জিহ |
শ |
জিহ |
শ |
জিহ |
শ |
জিহ |
শ |
জিহ |
শ |
ঘ |
শ |
| ক্যাপাসিটি (m3/h) |
24 |
28 |
45 |
47 |
21 |
36 |
36 |
56 |
45 |
70 |
68 |
110 |
87 |
141 |
141 |
220 |
| বালতি প্রস্থ (মিমি) |
300 |
400 |
315 |
400 |
500 |
630 |
800 |
1000 |
| বালতি ভলিউম (এল) |
4.4 |
5.2 |
10 |
10.5 |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
23.3 |
37.5 |
37.6 |
58 |
| বালতিগুলির পিচ (মিমি) |
500 |
600 |
500 |
600 |
688 |
688 |
920 |
920 |
| চেইন |
φ18×50 |
φ18×50 |
φ18×50 |
φ18×50 |
φ২২×৮৬ |
φ২২×৮৬ |
Φ২৬×৯২ |
Φ২৬×৯২ |
| স্প্রকেট পিচ ব্যাসার্ধ (মিমি) |
630 |
630 |
630 |
710 |
800 |
900 |
1000 |
1250 |
| বালতি গতি (মি/সেকেন্ড) |
1.4 |
1.4 |
1.4 |
1.4 |
1.5 |
1.5 |
1.6 |
1.6 |
| উপাদান সর্বোচ্চ ব্লক আকার (মিমি) |
40 |
50 |
45 |
55 |
65 |
75 |
85 |
100 |
নোটঃ
1. টেবিলের বালতি ভলিউম গণনা মান।
2. TH- টাইপ বালতি লিফটের বালতি ব্যবহার
√ মাঝারি গভীর বালতিঃ ভিজা ভিস্কোস উপাদান যেমন চিনি, ভিজা বালি ইত্যাদি বহন করে
√ গভীর বালতিঃ ভারী গুঁড়া এবং ছোট বাল্ক উপকরণ যেমন সিমেন্ট, বালি, কয়লা ইত্যাদি পরিবহন।
3. এইচএল-টাইপ বালতি লিফটের বালতি ব্যবহার
Q ¢ ছায়াময় বৃত্তাকার নীচের বালতিঃ আর্দ্র অবস্থায় উপাদান পরিবহন, সহজে একত্রিত করা, নিক্ষেপ করা কঠিন। উদাহরণস্বরূপ ভিজা বালু, ভিজা কয়লা ইত্যাদি।
√ গভীর বৃত্তাকার নীচের বালতিঃ শুকনো, আলগা উপকরণ এবং সরানো সহজ উপকরণ যেমন সিমেন্ট, কয়লা ব্রিকেট, পাথর, কোয়ার্টজ ইত্যাদি বহন করে
4. টেনশন ফোর্স গণনা
G=40+0.232*Q*H
Q-- ক্যাপাসিটি ((t/h),
H-- উত্তোলন heighr (মিমি),
G-- টান শক্তি (কেজি)
