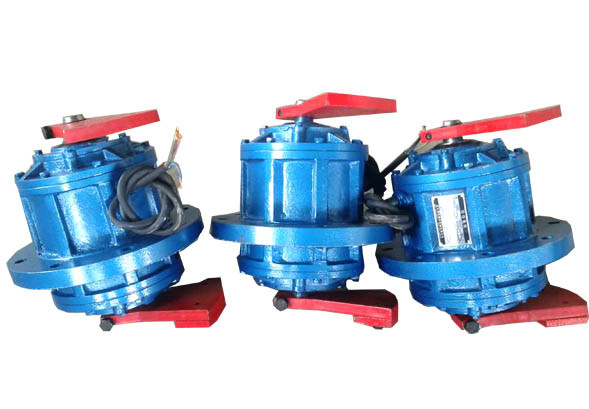

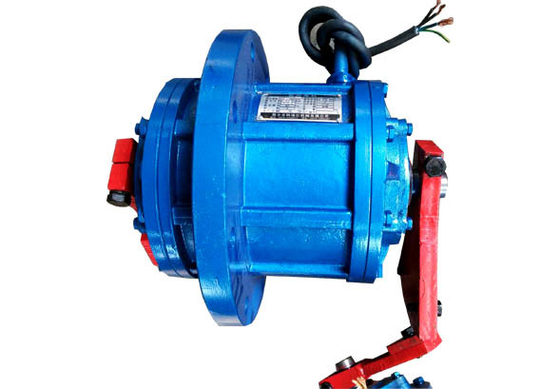

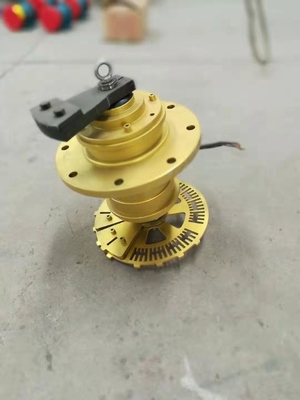

রোটারি মোশন ইন্ডাস্ট্রিয়াল ভিব্রেশন সরঞ্জাম উল্লম্ব কম্পন মোটর
উল্লম্ব কম্পন মোটরের সংক্ষিপ্ত বিবরণঃ
উল্লম্ব কম্পন মোটর ব্যাপকভাবে কম্পন সরঞ্জাম যেমন কম্পন পোলিশিং মেশিন, কম্পন Crusher, ঘূর্ণন কম্পন পরিষ্কার মেশিন,কম্পন শুকানোর মেশিন কম্পন এবং কম্পন মিশুক, বিশেষ করে ঘূর্ণনশীল কম্পন সিটে ব্যাপকভাবে ব্যবহৃত হয় (বৃত্তাকার কম্পন সিটে) সিটিং দক্ষতা এবং নির্ভুলতা উন্নত করতে এবং বিশেষ অংশের পৃষ্ঠের গুণমানের পরিষ্কার কার্যকরভাবে সম্পন্ন করতে,পেষণ বা মিশ্রণ প্রভাব উন্নত.
উল্লম্ব কম্পন মোটরের কাঠামো এবং কাজ নীতিঃ
উল্লম্ব কম্পন মোটর বিশেষ মোটর এবং eccentric ব্লক গঠিত হয়। eccentric ব্লক কম্পন সরঞ্জাম অপারেশন প্রয়োজনীয়তা অনুযায়ী ভিন্নভাবে কনফিগার করা যেতে পারে,অর্ধবৃত্ত বা আয়তক্ষেত্রাকার, ব্যবহারকারীর প্রয়োজনীয় কম্পন প্রভাব অর্জন।
উল্লম্বভাবে কম্পনশীল মোটরটি বৈদ্যুতিকীকরণের পরে ঘোরে, মোটর শ্যাফ্টের উভয় প্রান্তে অদ্ভুত ব্লকটি চালিত করে ইনার্শিয়াল উত্তেজনার শক্তি তৈরি করে,যা মোটর ফ্ল্যাঞ্জের মধ্য দিয়ে কম্পনকারী মোটরে চলে যায়.
এভিএল সিরিজের উল্লম্ব কম্পন মোটর দুটি, চার, ছয় এবং আট শ্রেণিতে বিভক্ত, এই চারটি স্পেসিফিকেশন, যার কম্পন ফ্রিকোয়েন্সি যথাক্রমে 2870, 1460, 980 এবং 740RPM।
উল্লম্ব কম্পন মোটরের বৈশিষ্ট্যঃ
1এভিএল সিরিজের উল্লম্ব কম্পন মোটর উন্নত নকশা এবং উন্নত কাঠামো এবং ভাল কম্পন প্রতিরোধের সাথে উন্নত।
2. হালকা ওজন, ছোট ভলিউম, বড় উত্তেজনার শক্তি এবং সামঞ্জস্য করা সহজ।
3একক ফ্ল্যাঞ্জ কাঠামো উল্লম্ব কম্পন মোটর ইনস্টলেশন এবং রক্ষণাবেক্ষণ সহজতর এবং প্রধান মেশিনের হ্যান্ডলিং ক্ষমতা উন্নত করতে ব্যবহৃত হয়।
4. ভাল চেহারা এবং গুণমান, উচ্চ নিরোধক গ্রেড এবং সুরক্ষা গ্রেড, উচ্চ ধুলো এবং আর্দ্র জায়গায় নির্ভরযোগ্যভাবে ব্যবহার করা যেতে পারে।
5. ইলেক্ট্রোম্যাগনেটিক পরামিতিগুলির নকশা কম্পন মোটরের কাজের বৈশিষ্ট্যগুলির সাথে সামঞ্জস্যপূর্ণ। আরও দ্রুত শুরু এবং আরও মসৃণভাবে চলমান।
6. সুপরিচিত নির্মাতার বিশেষভাবে তৈরি অ্যান্টি-ভিব্রেশন ভারবহন নির্বাচন করুন। উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবন।
7ইলেক্ট্রোম্যাগনেটিক অংশ এবং ভারবহন তাপমাত্রা বৃদ্ধি দীর্ঘ সময় কম্পন মোটর অবিচ্ছিন্ন অপারেশন সময় কার্যকরভাবে নিয়ন্ত্রিত করা যেতে পারে,যা AVL উল্লম্ব কম্পন মোটর একটি দীর্ঘ জীবন আছে.
উল্লম্ব কম্পন মোটরের প্রযুক্তিগত পরামিতিঃ
|
মডেল
|
সর্বাধিক কম্পন শক্তি (এন) |
সিঙ্ক্রোনিক গতি
(রপিএম)
|
শক্তি
(কেডব্লিউ)
|
বৈদ্যুতিক স্রোত (A) |
ইনস্টলেশন এবং মাত্রা ((মিমি) |
মন্তব্য
|
| Φ1 |
Φ2 |
Φ3 |
বি |
N*d |
এল |
ই |
R |
| AVL-3-2 |
3000 |
3000 |
0.25 |
0.62 |
230 |
200 |
160 |
20 |
৪*Φ১১5 |
280 |
100 |
70 |
উপরের ফ্ল্যাঞ্জ |
| 200 |
130 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-5-2 |
5000 |
3000 |
0.4 |
1.15 |
225 |
205 |
155 |
20 |
14*Φ6 |
270 |
100 |
78 |
উপরের ফ্ল্যাঞ্জ |
| 205 |
100 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-8-2 |
8000 |
3000 |
0.55 |
1.45 |
225 |
205 |
155 |
20 |
14*Φ6 |
270 |
100 |
78 |
উপরের ফ্ল্যাঞ্জ |
| 205 |
100 |
মাঝারি ফ্ল্যাঞ্জ |
| এভিএল-১০-২বি |
10000 |
3000 |
0.75 |
1.84 |
275 |
240 |
168 |
20 |
18*Φ6 |
310 |
100 |
120 |
উপরের ফ্ল্যাঞ্জ |
| 240 |
100 |
মাঝারি ফ্ল্যাঞ্জ |
| এভিএল-১০-২এ |
10000 |
3000 |
1.1 |
2.3 |
270 |
240 |
185 |
20 |
18*Φ6 |
366 |
125 |
74 |
উপরের ফ্ল্যাঞ্জ |
| 240 |
125 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-20-2 |
20000 |
3000 |
1.5 |
3.1 |
315 |
265 |
225 |
34 |
8*Φ18 |
460 |
165 |
180 |
উপরের ফ্ল্যাঞ্জ |
| 270 |
225 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-3-4 |
3000 |
1500 |
0.18 |
0.6 |
230 |
200 |
160 |
20 |
৪*Φ১১5 |
280 |
100 |
85 |
উপরের ফ্ল্যাঞ্জ |
| 200 |
130 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-5-4 |
5000 |
1500 |
0.25 |
0.74 |
245 |
210 |
170 |
22 |
6*Φ115 |
320 |
100 |
120 |
উপরের ফ্ল্যাঞ্জ |
| 220 |
140 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-8-4 |
8000 |
1500 |
0.55 |
1.5 |
275 |
235 |
195 |
24 |
6*Φ14 |
380 |
150 |
140 |
উপরের ফ্ল্যাঞ্জ |
| 240 |
195 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-8-4 |
10000 |
1500 |
0.75 |
1.85 |
315 |
265 |
225 |
34 |
8*Φ18 |
460 |
165 |
160 |
উপরের ফ্ল্যাঞ্জ |
| 270 |
225 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-10-4 |
15000 |
1500 |
1.1 |
2.58 |
315 |
265 |
225 |
34 |
8*Φ18 |
470 |
160 |
180 |
উপরের ফ্ল্যাঞ্জ |
| 270 |
215 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-15-4 |
30000 |
1500 |
1.5 |
3.6 |
375 |
315 |
272 |
34 |
8*Φ22 |
490 |
160 |
200 |
উপরের ফ্ল্যাঞ্জ |
| 320 |
225 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-30-4 |
50000 |
1500 |
2.2 |
5.1 |
440 |
380 |
325 |
36 |
8*Φ20 |
560 |
260 |
235 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-50-4 |
3000 |
1000 |
0.25 |
0.92 |
245 |
210 |
170 |
22 |
৮*Φ১১5 |
340 |
120 |
135 |
মাঝারি ফ্ল্যাঞ্জ |
| 220 |
155 |
উপরের ফ্ল্যাঞ্জ |
| AVL-3-6 |
5000 |
1000 |
0.37 |
1.22 |
75 |
235 |
195 |
24 |
8*Φ14 |
400 |
150 |
140 |
মাঝারি ফ্ল্যাঞ্জ |
| 240 |
195 |
উপরের ফ্ল্যাঞ্জ |
| AVL-10-6 |
10000 |
1000 |
0.75 |
2.2 |
315 |
265 |
225 |
34 |
8*Φ18 |
500 |
165 |
160 |
মাঝারি ফ্ল্যাঞ্জ |
| 270 |
225 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-15-6 |
15000 |
1000 |
1.1 |
3.1 |
375 |
315 |
272 |
34 |
8*Φ22 |
540 |
170 |
200 |
উপরের ফ্ল্যাঞ্জ |
| 320 |
225 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-20-6 |
20000 |
1000 |
1.5 |
4.0 |
375 |
315 |
272 |
34 |
8*Φ22 |
540 |
180 |
200 |
উপরের ফ্ল্যাঞ্জ |
| 320 |
235 |
মাঝারি ফ্ল্যাঞ্জ |
| AVL-30-6 |
30000 |
1000 |
2.2 |
5.6 |
440 |
380 |
325 |
36 |
8*Φ26 |
600 |
260 |
235 |
মাঝারি ফ্ল্যাঞ্জ |
